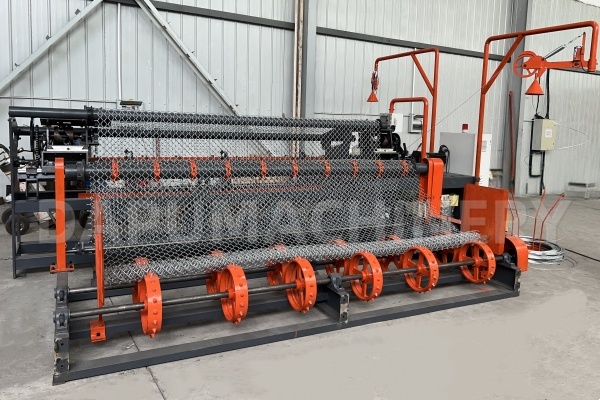

Machine automatique pour clôture en chaîne et maillée
La machine est équipée d'un automate Mitsubishi, d'un écran tactile Weinview et de composants électriques Schneider, ce qui prolonge considérablement la durée de vie de la machine et garantit une performance stable. Elle est très facile à utiliser : la largeur et la longueur du maillage peuvent être réglées rapidement via le panneau de commande, où vous pouvez également ajuster la vitesse de tissage et suivre la production en temps réel. Le panneau de commande est monté séparément et suspendu au châssis de la machine, ce qui le protège efficacement des liquides et assure un fonctionnement plus sûr.
Mots clés:
Machine automatique de clôture en chaîne
Classification:
Description du produit
Paramètres techniques
| Modèle | Machine automatique pour clôture en maillage de chaîne DP25-85 |
| Capacité | De 120 à 180 m² par heure |
| Diamètre du fil | 1,8-4 mm (résistance à la traction du fil : max. 600 MPa) |
| Taille d'ouverture du maillage | 25-85 mm (La taille différente des ouvertures de maille nécessite des moules différents.) |
| Largeur de maille | Max.3M |
| Longueur du maillage | Max. 30 m, réglable. |
| Matière première | Fil galvanisé, fil revêtu de PVC, etc. |
| Moteur servo | 5,5 kW (Marque Delta) |
| Autres moteurs | 1,5 kW (découpe latérale) + 1,5 kW (outil de séparation) + 0,75 kW (roulement) |
| Poids | 3900kg |
| Dimension | Machine principale : 6800*1200*1850 mm ; Rouleau : 5000*1700*1120 mm |
1. Machine automatique pour la fabrication de clôtures en maillage de chaîne de différentes tailles. Le fil est introduit depuis le support de déroulement et passé à travers les matrices où se produit la FORMATION DU MOTIF EN DIAMANT. Différentes tailles d'espacement sont possibles. Après avoir traversé la matrice, le fil au motif en diamant est automatiquement déposé sur l'arbre d'enroulement lors du processus de couture. Une fois la couture terminée, la tissure est glissée manuellement vers le bas afin de permettre la réalisation de la prochaine couture.
2. La chaîne de maillage est enroulée automatiquement pour former des rouleaux lorsque la longueur souhaitée est fabriquée.
3. La machine est contrôlée par un automate programmable (PLC), de sorte qu'une seule personne suffit pour l'opérer.
4. Un côté ou les deux côtés de l'extrémité du trou dans le filet sont tordus ou présentent des bavures sur les bords.
5. Utilisez une machine de compactage pour la transformer en rouleaux.
2. La chaîne de maillage est enroulée automatiquement pour former des rouleaux lorsque la longueur souhaitée est fabriquée.
3. La machine est contrôlée par un automate programmable (PLC), de sorte qu'une seule personne suffit pour l'opérer.
4. Un côté ou les deux côtés de l'extrémité du trou dans le filet sont tordus ou présentent des bavures sur les bords.
5. Utilisez une machine de compactage pour la transformer en rouleaux.
Composants principaux
Composants de base — permettent à la machine automatique de clôture en chaîne de fonctionner de manière stable et d'avoir une durée de vie plus longue
MITSUBISHI PLC
Schneider Electric
Écran tactile WEINVIEW
Avantages
Les rouleaux de redressement guident la direction du fil et rendent le fil droit et lisse jusqu'à la matrice.
La machine automatique de fabrication de clôtures en maillage de chaîne est équipée d'un moteur servo (5,5 kW) de marque Delta (Taïwan) pour contrôler le tissage du fil. Le rapport de réduction de la boîte de vitesses est de 1:3, ce qui augmente la puissance de sortie et permet d'alimenter deux fils à la fois.
L'appareil d'alarme et le bouton d'urgence vous rappellent et permettent d'arrêter facilement la machine en cas d'absence d'alimentation du fil ou de panne mécanique.
La taille de l'ouverture du maillage peut être ajustée par Changer de moules . Le matériau est en acier allié 40Cr.
Vidéo
1. Gamme de largeurs de tissage : 1 à 6 m ; convient à toutes les sortes de mailles en forme de losange galvanisées par électro-galvanisation ou par trempage à chaud.
2. Portée de maille du tissage : 25-100 mm (Selon les exigences des clients, peut fournir 2 types différents de moules à couteau)
3. Portée du fil de tissage : 1,5-4,5 mm
4. Capacité : La machine automatique de clôture en maillage à chaîne Dapu possède une capacité exceptionnelle ; la largeur maximale des mailles peut atteindre 6000 mm, le diamètre maximal des trous de maille peut être de 100 mm, et la vitesse de production la plus rapide peut atteindre 260 m²/h.
5. La machine est contrôlée par un régulateur automatique PLC.
6. Consommation d'énergie : 9 kW
7. Poids de l'équipement : 4200 kg
8. Dimensions extérieures : machine principale : 6700 x 1430 x 1800 mm ; 5100 x 1700 x 1250 mm
9. Système électrique :
1) Origine japonaise Mitsubishi PLC
2) Moteur servo
3) Électricité basse tension de France Schneider
4) Électricité et machines de Taiwan Teco Electric
5) Embrayage de Taiwan YA CO., LTD.
10. Fil adapté à la machine : fil en acier à faible teneur en carbone de haute qualité, fil d'acier galvanisé, fil en acier inoxydable, fil en alliage d'aluminium, fil en acier revêtu d'aluminium
11. La clôture en maillage de chaîne est largement utilisée comme clôture pour les terrains de jeux et les jardins, les autoroutes, les chemins de fer, les aéroports, les ports, les résidences, etc.
12. Taille de maille pour différents diamètres de fil ;
| Diamètre du fil | Taille d'ouverture du maillage |
| 1.8mm | 30–40 mm |
| 2.0mm | 30–50 mm |
| 2.2mm | 30–60 mm |
| 2.5mm | 40–70 mm |
| 2.8mm | 50–80 mm |
| 3.0mm | 60–80 mm |
| 3.2mm | 70–80 mm |
| 3.5mm | 80–100 mm |
| 4.0mm | 100mmX100mm |
Traitement en bordure
Équipement auxiliaire
Applications
La clôture en maillage de chaîne est largement utilisée comme clôture pour les parcs de jeux et les jardins, les autoroutes, les chemins de fer, les aéroports, les ports, les résidences, etc.
Cas mondiaux
Comparaison
Machine de clôture en chaîne économique
La machine à clôture en maillon de chaîne économique est la moins chère et convient aux petites et moyennes entreprises.
Machine automatique pour clôture en chaîne et maillée
La machine automatique pour clôtures en maillage de chaîne est modérément priced et convient aux entreprises ayant des exigences plus élevées en matière d'efficacité.
Machine à clôture en maillage de chaîne à grande vitesse
La machine à clôture en maillage de chaîne à grande vitesse a le prix le plus élevé et la production la plus élevée, elle convient aux grandes entreprises.
FAQ
1. Quelle est la meilleure option pour mon marché : une machine à clôture grillagée à fil unique ou à double fil ?
Cela dépend de votre objectif de production et de votre budget. Une machine à double fil (comme la série haute vitesse de DAPU) offre une capacité de production quasi doublée, ce qui la rend idéale pour les entrepreneurs de grande envergure en Afrique du Sud ou en Inde. En revanche, la machine à fil unique est beaucoup plus facile à régler pour différents calibres de mailles et s'avère plus stable pour les débutants ou les petites usines, grâce à sa structure mécanique plus simple et à ses besoins de maintenance moindres.
2. Comment la machine gère-t-elle les problèmes d'alimentation du fil ou les « nœuds » afin de prévenir des temps d'arrêt coûteux ?
Les machines DAPU sont équipées d'un système de capteurs automatiques à haute sensibilité. Si le fil s'emmêle, se noue ou se casse, la machine déclenche immédiatement un arrêt d'urgence. Cela protège les moules de précision et évite la production de mailles défectueuses, ce qui est essentiel pour maintenir la rentabilité dans les régions où les coûts des matières premières sont élevés.
3. Une seule machine DAPU peut-elle produire à la fois des bordures de maille en forme de knuckle (coudées) et en forme de twist (barbelées) ?
Oui, nos machines sont conçues pour offrir une polyvalence maximale. L'unité de pliage des bords est hautement réglable, ce qui vous permet de passer entre des bords « coudés-coudés », « coudés-tordus » ou « tordus-tordus », selon les exigences de sécurité de votre client. Cette flexibilité vous permet de répondre aussi bien aux besoins en clôtures résidentielles qu'aux marchés industriels à haute sécurité avec une seule machine.
4. Cette machine supporte-t-elle à la fois le fil galvanisé et le fil revêtu de PVC sans rayer la surface ?
Absolument. Nous utilisons des rouleaux d'alimentation spécialement trempés et chromés, ainsi que des moules de tissage polis et conçus spécifiquement pour éviter les dommages dus au frottement. Cela garantit que même les fils revêtus de PVC coloré ou fortement galvanisés sont traités en douceur, sans décollement ni rayure, préservant ainsi l'intégrité anticorrosive de la clôture terminée.
5. Quelle est la difficulté pour modifier la taille des mailles (par exemple, passer de 50 mm à 75 mm) sur cette machine ?
DAPU a optimisé le processus de changement d'outillage. En remplaçant le moule de tissage (mandrin à vis) et en ajustant les paramètres du PLC, vous pouvez modifier la taille de maille en environ 30 à 60 minutes. Nous fournissons un ensemble complet de moules conçus avec précision pour toutes les tailles standard du marché afin de garantir la précision constante de votre production.
6. Quel type de support technique DAPU propose-t-il si je rencontre des difficultés avec les paramètres du PLC ou la synchronisation des moules ?
Nous comprenons qu'une production régulière est essentielle. DAPU fournit une assistance technique à distance 24 heures sur 24, 7 jours sur 7, via des appels vidéo. Pour nos clients au Moyen-Orient, en Afrique et au-delà, nous mettons à leur disposition des vidéos détaillées d'utilisation multilingues ainsi que des manuels PDF étape par étape. Si nécessaire, nous pouvons également envoyer des ingénieurs pour une formation sur site afin de garantir que votre équipe maîtrise parfaitement l'étalonnage des machines.
